Soczewki skupiające to jeden z najprostszych elementów optycznych, ale ich działanie wcale nie jest banalne. Zmieniają bieg promieni tak, by zbierały się w ognisku, a od tego zależy obraz w lupie, korekcja nadwzroczności i praca wielu urządzeń optycznych. W tym tekście rozkładam temat na proste części: czym są, jak pracują, jakie obrazy tworzą i jak odróżnić je od soczewki rozpraszającej.
Najważniejsze fakty na start
- Soczewka dodatnia skupia promienie równoległe w jednym punkcie, czyli w ognisku.
- Ogniskowa mówi, jak silnie działa układ: im krótsza, tym mocniejsze skupianie.
- Obraz może być rzeczywisty albo pozorny, odwrócony albo prosty, mały albo powiększony.
- W praktyce takie elementy trafiają do lup, aparatów, mikroskopów i okularów o mocy dodatniej.
- Kształt pomaga w rozpoznaniu, ale o działaniu decydują też materiał i krzywizna powierzchni.
Jak działa soczewka dodatnia
Najprościej ujmując, promienie światła wpadające równolegle do osi optycznej po przejściu przez soczewkę zbliżają się do siebie. W cienkiej soczewce rysuję to tak, jakby całe załamanie działo się w jednym miejscu, choć fizycznie światło załamuje się na obu powierzchniach.
Ja zapamiętuję to przez trzy promienie konstrukcyjne. Promień równoległy do osi po przejściu przez soczewkę przechodzi przez ognisko, promień poprowadzony przez ognisko wychodzi równolegle, a promień biegnący przez środek soczewki zachowuje kierunek. Z tych trzech reguł składa się większość szkolnych rysunków.
Ognisko to punkt, w którym przecinają się promienie wcześniej równoległe, a ogniskowa to odległość między soczewką a tym punktem. Im mniejsza ogniskowa, tym mocniej soczewka skupia światło i tym szybciej zmienia się obraz. To właśnie od tej odległości zależy, czy układ będzie subtelny, czy bardzo „agresywny” optycznie. Gdy to rozumiesz, łatwiej przewidzieć, co stanie się z obrazem po drugiej stronie soczewki.
Jakie obrazy tworzy i od czego to zależy
Najważniejsza granica to położenie przedmiotu względem ogniskowej. To ono decyduje, czy zobaczysz obraz rzeczywisty, czyli taki, który można rzucić na ekran, czy obraz pozorny, który wygląda, jakby znajdował się za soczewką, ale nie da się go tam „zebrać” na kartce.
| Położenie przedmiotu | Jaki obraz powstaje | Co to znaczy w praktyce |
|---|---|---|
| Dalej niż 2f | Rzeczywisty, odwrócony, pomniejszony | Można go rzutować na ekran |
| W 2f | Rzeczywisty, odwrócony, tej samej wielkości | Klasyczny przykład szkolny |
| Między f a 2f | Rzeczywisty, odwrócony, powiększony | Tak pracuje część projektorów i układów optycznych |
| W f | Promienie wychodzą równolegle | Nie dostajesz wygodnego obrazu na ekranie |
| Bliżej niż f | Pozorny, prosty, powiększony | To tryb pracy lupy |
W praktyce to dlatego lupa działa tylko wtedy, gdy trzymasz przedmiot odpowiednio blisko, a nie dowolnie. Gdy obiekt znajduje się bliżej niż ognisko, obraz staje się prosty i powiększony. Gdy odsuniesz go dalej, układ zaczyna tworzyć obraz odwrócony i można go już analizować jak w projekcji. I tu pojawia się pytanie, z czego wynikają konkretne kształty soczewek i gdzie spotykam je na co dzień.
Z jakich kształtów korzysta się najczęściej
Nie każda soczewka dodatnia wygląda tak samo. W praktyce liczy się nie tylko to, że środek jest grubszy od brzegów, ale też to, jak obie powierzchnie są wyprofilowane. To właśnie kształt pomaga ograniczać zniekształcenia i dopasować element do konkretnego zastosowania.
| Kształt | Co daje | Gdzie spotyka się go najczęściej |
|---|---|---|
| Dwuwypukła | Mocne, intuicyjne skupianie światła | Lupa, proste doświadczenia, podstawowe układy optyczne |
| Płasko-wypukła | Łatwiejsza produkcja i dobre działanie w osi | Proste instrumenty optyczne, elementy techniczne |
| Menisk dodatni | Lepsza kontrola obrazu i mniejsze zniekształcenia | Okulary, aparaty, obiektywy wyższej klasy |
Dwuwypukła soczewka daje zwykle najmocniejsze i najbardziej intuicyjne skupianie. Płasko-wypukła bywa prostsza w produkcji i dobrze działa w podstawowych układach. Menisk dodatni jest cenniejszy tam, gdzie trzeba ograniczyć aberrację sferyczną, czyli sytuację, w której promienie z brzegu i ze środka nie zbiegają się dokładnie w tym samym punkcie.
W okulary i sprzęt optyczny trafiają więc nie „ładne” kształty, tylko takie, które najlepiej równoważą ostrość, komfort i jakość obrazu. To ważne rozróżnienie, bo w optyce estetyka przegrywa z fizyką bez większej dyskusji. Na tym tle łatwo przejść do najczęstszej pomyłki, czyli mylenia soczewki dodatniej z rozpraszającą.
Jak odróżnić ją od soczewki rozpraszającej
Najprostsza wskazówka brzmi: dodatnia soczewka jest zwykle grubsza w środku i cieńsza na brzegach. Rozpraszająca ma odwrotny układ, ale sam wygląd nie zawsze wystarczy, bo meniski potrafią wprowadzać w błąd. Dlatego ja patrzę najpierw na zachowanie promieni, a dopiero potem na sam kształt.
- Gdy puszczasz przez nią promienie równoległe, skupiają się w jednym punkcie po drugiej stronie.
- Przy przedmiocie bliżej niż ognisko obraz jest prosty i powiększony.
- W układach z ekranem daje się uchwycić obraz rzeczywisty.

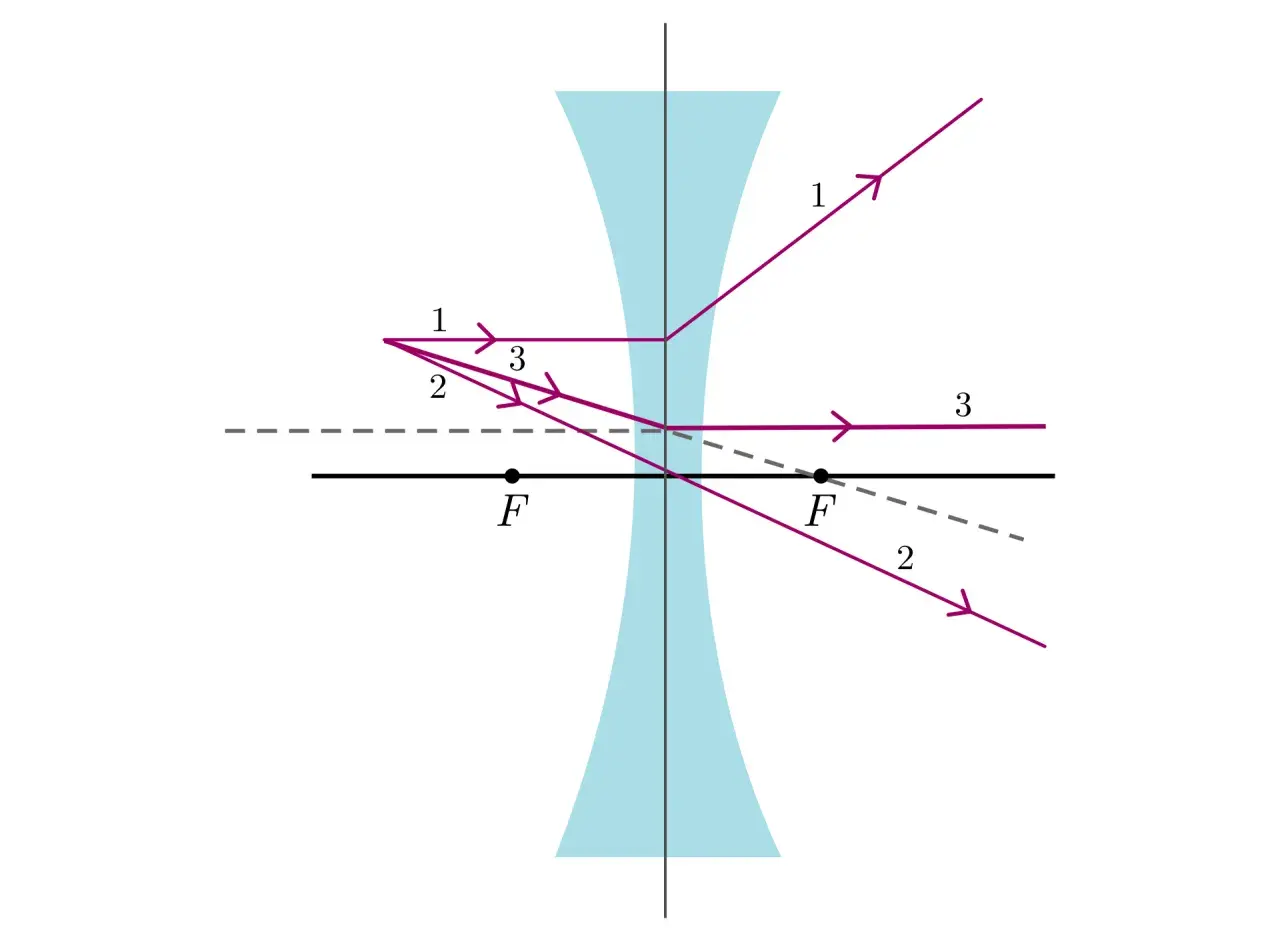

- W soczewce rozpraszającej promienie po wyjściu rozchodzą się, a obraz pozostaje mniejszy i pozorny.
Do prostego testu używam kartki i lampki o małej mocy, nie słońca. Skupianie światła dziennego w jednym punkcie może przypalić papier i bywa ryzykowne dla oczu, więc warto zachować zwykłą ostrożność. Jeśli ktoś chce sprawdzić soczewkę „na szybko”, bezpieczniej jest obserwować tekst lub kratkę na kartce niż eksperymentować z ostrym światłem.
Gdy odróżniasz już podstawowe typy, zostaje ostatnia rzecz: jak tę wiedzę przełożyć na okulary, lupę i codzienne użycie.
Co z tej wiedzy wynika przy okularach, lupach i prostych eksperymentach
W okularach z mocą dodatnią nie chodzi o „mocniejsze szkło” w potocznym sensie, tylko o takie przesunięcie ogniska, by obraz znów trafiał tam, gdzie powinien. To właśnie dlatego soczewki dodatnie stosuje się przy nadwzroczności i prezbiopii, ale dobór mocy musi być konkretny, a nie orientacyjny.
| Ogniskowa | Moc | Co to oznacza w praktyce |
|---|---|---|
| 1 m | 1 D | Słabsze skupianie, delikatny efekt |
| 0,5 m | 2 D | Wyraźniejsze skupianie i krótszy dystans pracy |
| 0,25 m | 4 D | Silny układ, dobry do małych odległości i lup |
To prosta zależność: moc w dioptriach to odwrotność ogniskowej wyrażonej w metrach. W praktyce oznacza to, że im krótsza ogniskowa, tym większa moc i tym bliżej soczewki trzeba zwykle ustawić przedmiot, żeby wykorzystać pełny efekt powiększenia. Przy lupach wygodniejsza bywa umiarkowana ogniskowa, bo obraz jest spokojniejszy i łatwiej nad nim zapanować.
Ja traktuję tę wiedzę jak filtr do szybkiej oceny: jeśli układ ma dawać wygodny obraz do czytania albo obserwacji, liczy się nie tylko sam typ soczewki, ale też odległość od oka, centracja i jakość wykonania. W okularach ważna jest także odległość wierzchołkowa, czyli dystans między soczewką a okiem, bo przy większych mocach potrafi zauważalnie zmienić efekt. To już detal, ale właśnie takie detale odróżniają poprawny dobór od przypadkowego.
Na co patrzeć, gdy wybierasz lupę albo okulary z mocą dodatnią
Jeśli kupujesz lupę, nie patrz wyłącznie na powiększenie. Zbyt silne powiększenie zwykle zmniejsza pole widzenia i skraca wygodną odległość pracy, więc obraz staje się bardziej nerwowy niż użyteczny. Często lepiej działa nieco dłuższa ogniskowa niż ekstremalne „makro”, bo komfort obserwacji rośnie szybciej niż liczba na opakowaniu.
- Do czytania i drobnych prac zwykle wygodniejsza jest dłuższa ogniskowa niż ekstremalne powiększenie.
- W okularach plusowych najważniejsza jest precyzyjnie dobrana moc, a nie sam opis „dodatnia”.
- Przy eksperymentach szkolnych trzymaj soczewkę stabilnie i nie kieruj przez nią światła słonecznego na skórę, papier czy oczy.
Najbardziej użyteczna lekcja z tego tematu jest prosta: soczewka dodatnia nie tylko „powiększa” albo „zbiera światło”, ale robi to w bardzo konkretny sposób, zależny od ogniskowej, kształtu i odległości przedmiotu. Kiedy to rozumiesz, łatwiej czytasz działanie okularów, lup i prostych układów optycznych bez zgadywania.
